Hvordan udskifter jeg betjeningspanelet på min Aduro P1 eller P4?

Sværhedsgrad : Medium
Tidsforbrug : 30 minutter
Værktøj : Bits skruetrækker, TORX-bits, Hex-bits, Gaffelnøglesæt
Komponenter : Betjeningspanel til Aduro P1/P4

Alle ændringer og justeringer må kun udføres, når ovnen er kold og afkoblet fra strømforsyningen.
Denne guide er forbeholdt professionelle håndværkere.

Adgang til betjeningspanelet

For at få adgang til betjeningspanelet skal toppladen først fjernes. Følg disse trin:

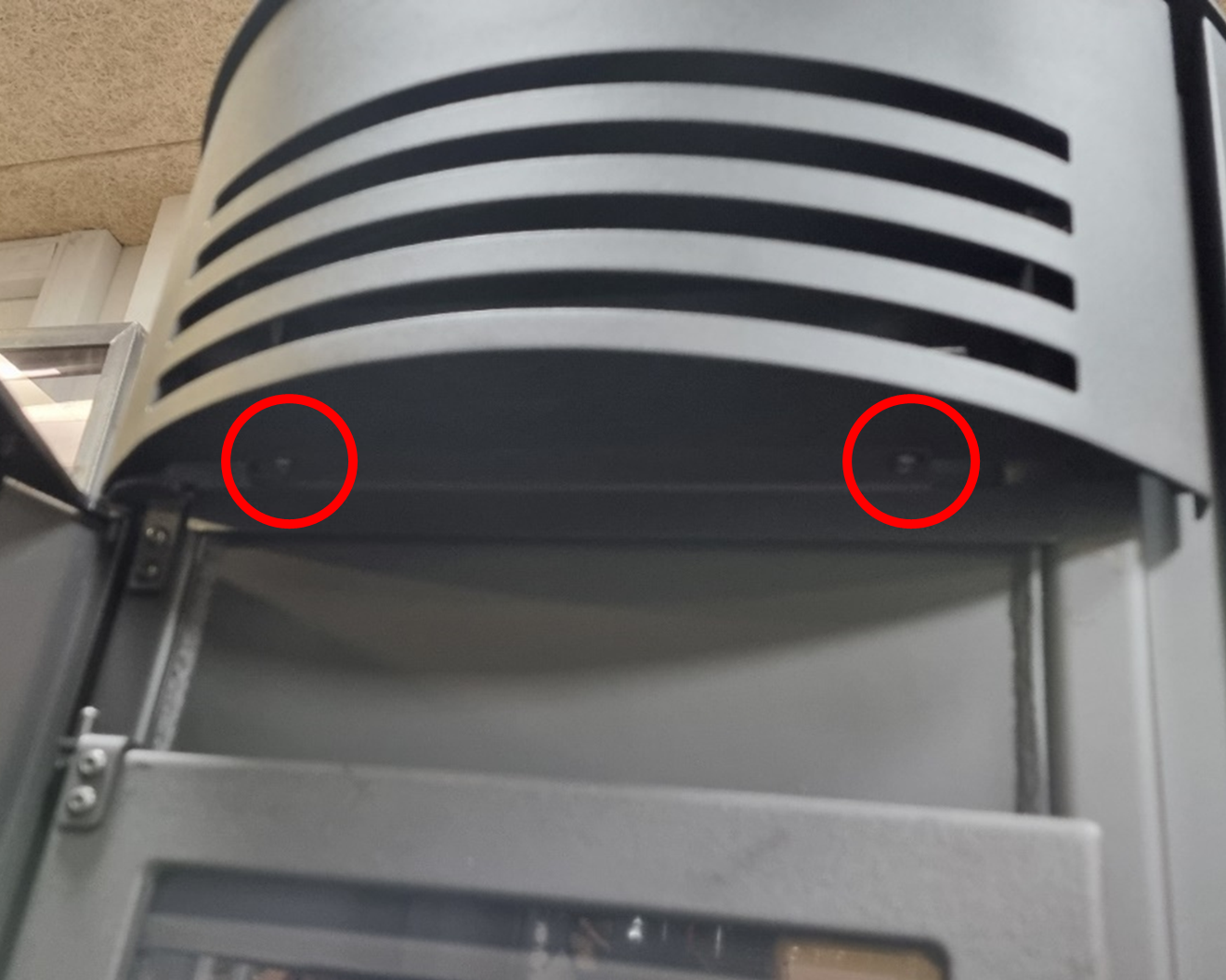

1. Skru de to skruer under den forreste topplade af og fjern den (se billede 1).

2. Skru skruerne på bagsiden ud og fjern begge sidepaneler.

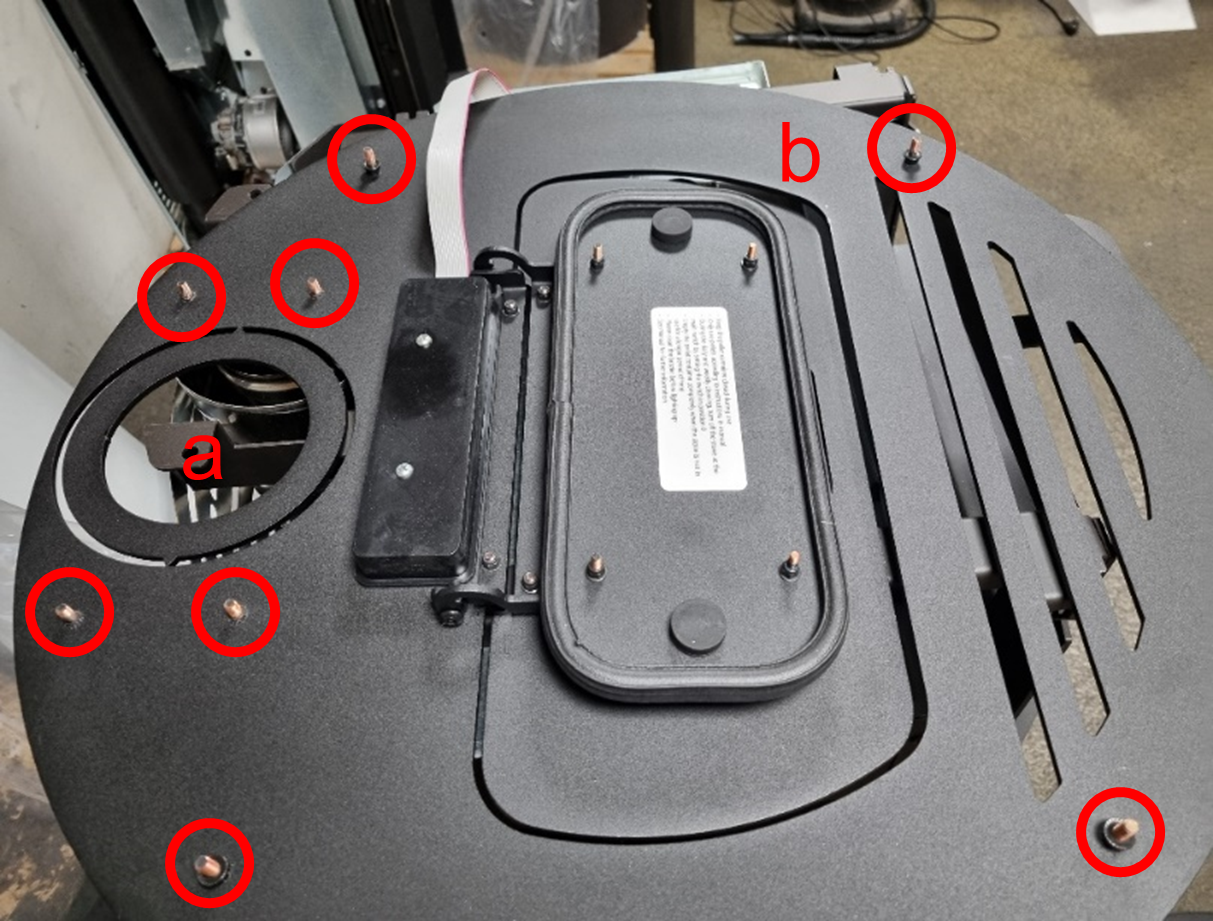

3. Fra bunden af toppladen skal der fjernes 8 møtrikker (se billede 2)

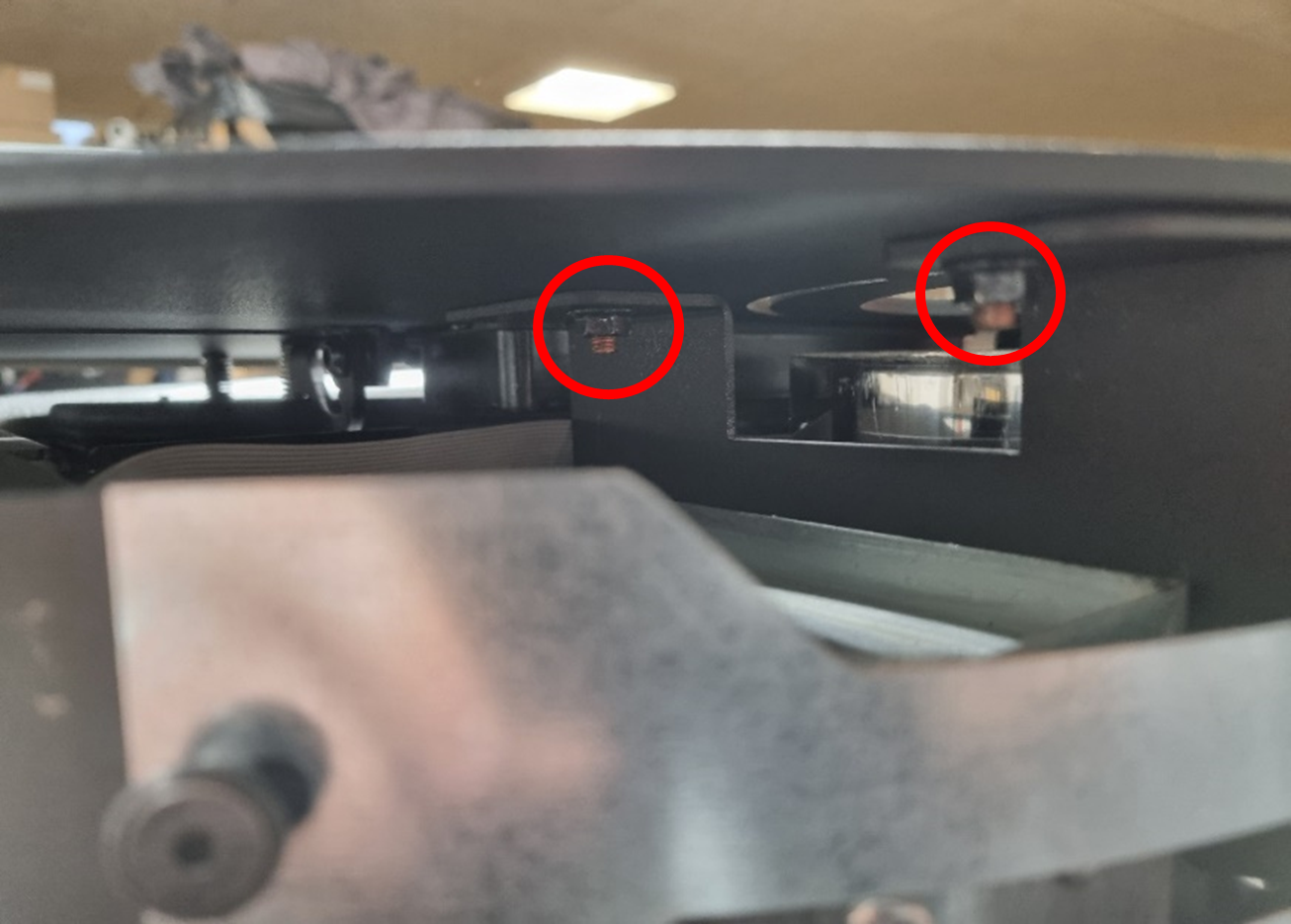

• Fjern de 6 møtrikker, der sikrer den bagerste røgrør-støtte (se billede 3).

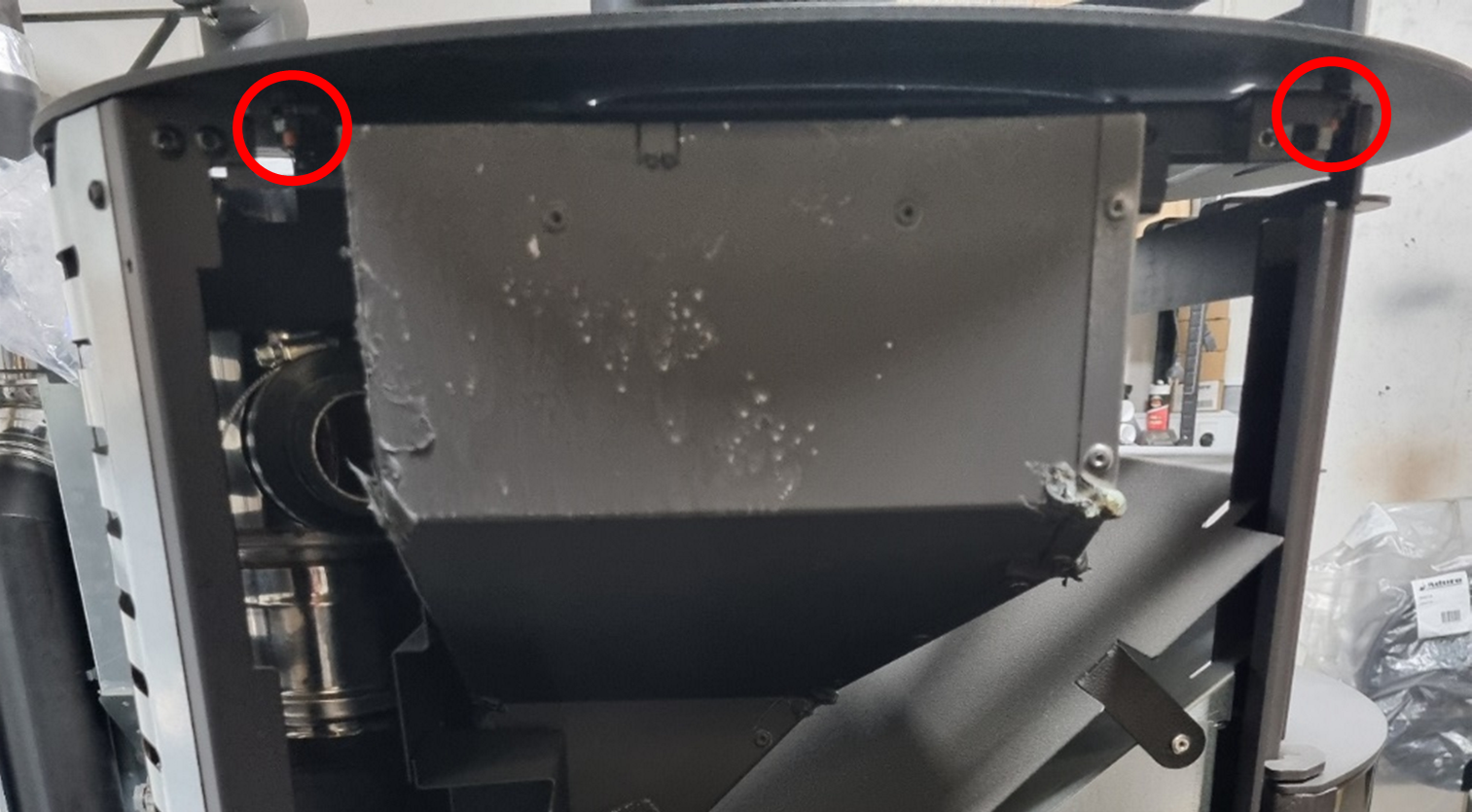

• Fjern de 2 møtrikker fra siderne (se billede 4).

4. Løft forsigtigt toppladen og vend den om. Det anbefales at placere den på et stykke pap ovenpå ovnen for at undgå skader.

Udskiftning af betjeningspanelet

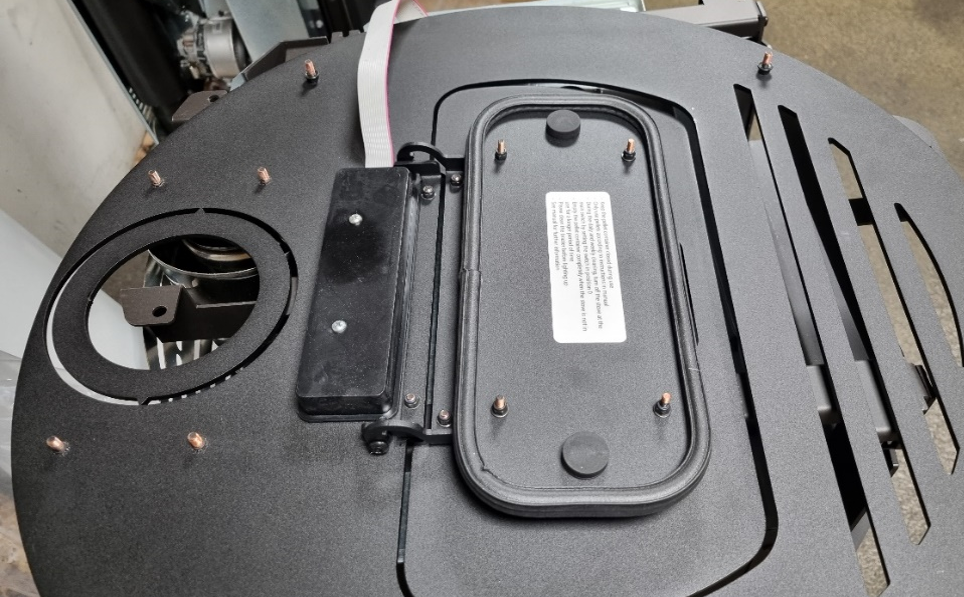

1. Skru de to skruer ud af betjeningspanelet. der sikrer bagpladen (se billede 5).

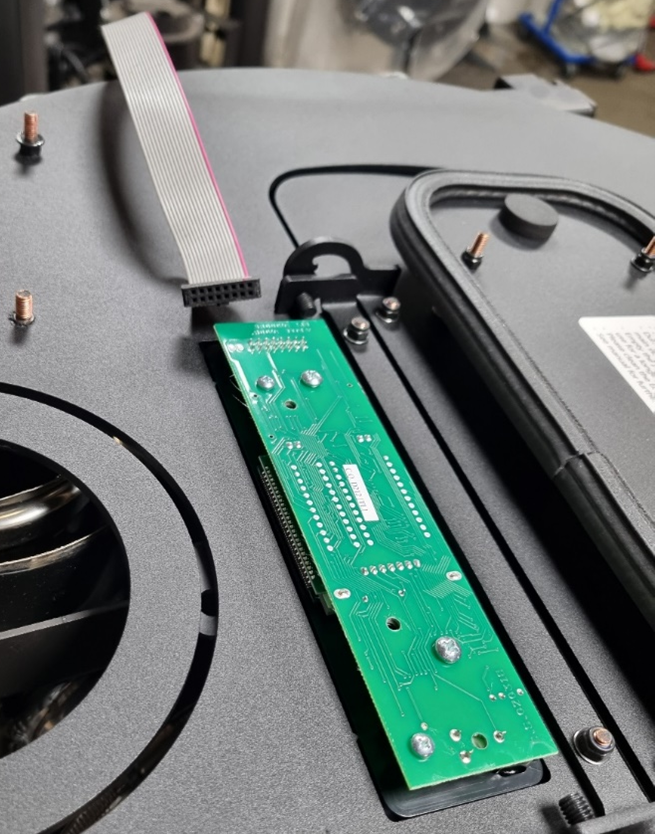

2. Fjern kablet fra betjeningspanelet (se billede 6).

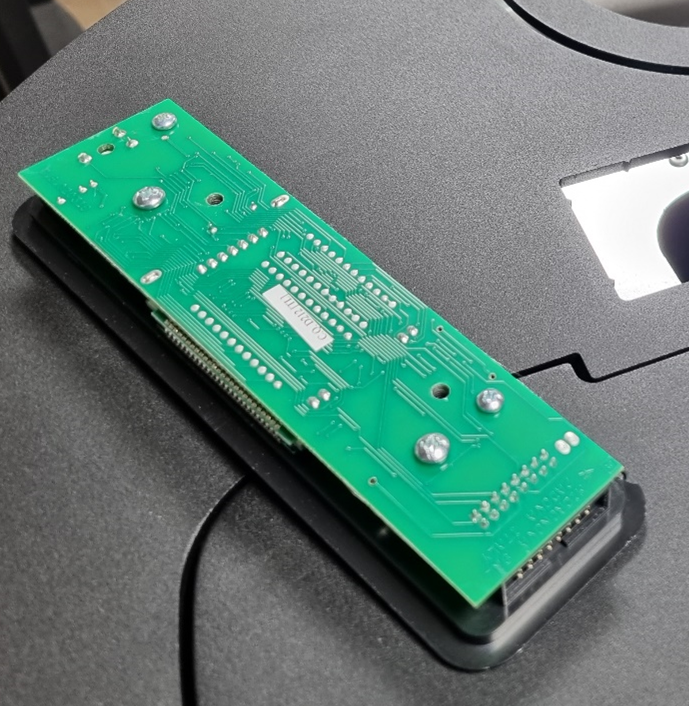

3. Adskil komponenterne i det nye betjeningspanel for at forberede installationen (se billede 7).

4. Løft toppladen igen, fjern den resterende del af det gamle betjeningspanel og erstat det med den tilsvarende del fra det nye betjeningspanel.

5. Fastgør bagpladen på bagsiden af betjeningspanelet fra undersiden af toppladen og monter skruerne for at holde det hele samlet.

6. Saml ovnen igen ved at følge trinene i omvendt rækkefølge med det nye betjeningspanel.

Installationen er nu fuldført.
