Hvordan udskifter jeg den keramiske eltænder på min hybridovn?

Sværhedsgrad: Let
Tidsforbrug: 10 minutter
Værktøj: PH2 skruetrækker
Komponenter: keramisk eltænder

OBS: Alle ændringer og justeringer må kun udføres, når ovnen er kold og afkoblet fra strømforsyningen.

Rengøring er vigtig for at hybridovnen kan fungere korrekt. Hvis rengøringen er mangelfuld, vil hybridovnen sandsynligvis stoppe med at virke.

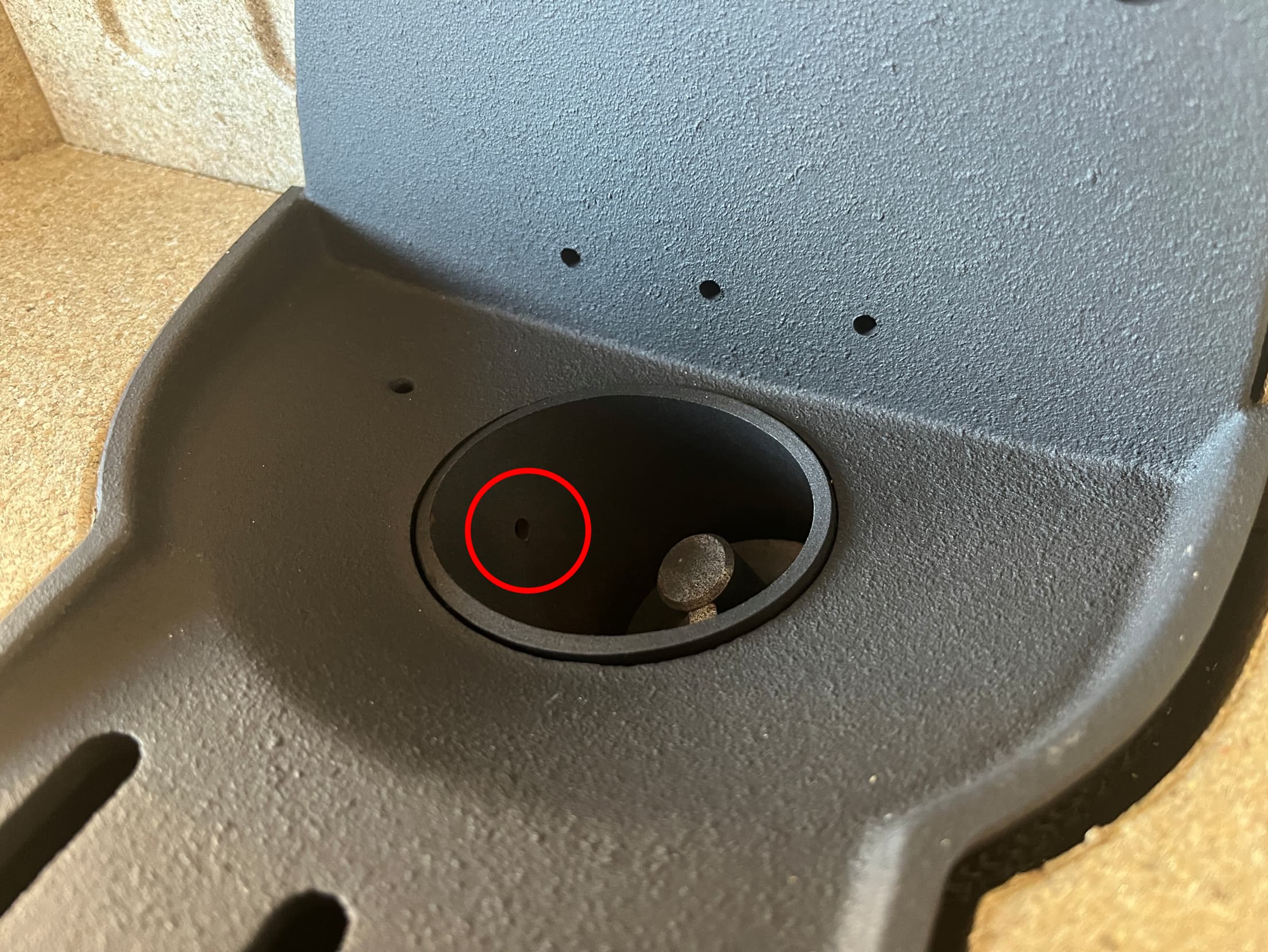

For at sikre god luftstrømning fra eltænderen til brændehulen er det vigtigt at rengøre det lille hul til eltænderen:

For at tjekke om eltænderen virker, kan du starte ovnen uden piller i sneglen. Når optændingen mislykkes, kan du tjekke, om der er varmt i brændehulen og omkring hullet til eltænderen. OBS! ELTÆNDEREN OG OMRÅDET OMKRING KAN BLIVE MEGET VARMT!

Hvis området omkring eltænderen er koldt, bør du tjekke, om eltænderen er tilsluttet strøm.

Fjern dækslet på siden af ovnen for at få adgang til eltænderen. Dette gøres ved at skrue de to skruer ud (se billede 1).

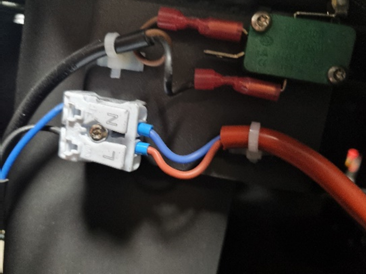

Eltænderen skal være forbundet til klemmeterminalen med det blå kabel i “N” og det røde/brune kabel i “L” (se billede 2). Hvis eltænderen er forbundet, men ikke varmer, er den formentlig defekt og skal udskiftes.

Udskiftning af eltænderen

1. Før du udskifter eltænderen, skal du sikre dig, at ovnen er slukket og afkoblet strømforsyningen.

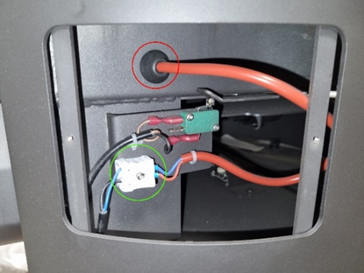

2. Fjern de to kabler fra kontakten (markeret med en grøn cirkel i billede 3) ved at presse ned på knapperne ”N” og ”L”. Træk nu eltænderen ud ved forsigtigt at trække i den sorte gummiprop og det orange kabel (markeret med en rød cirkel i billede 3).

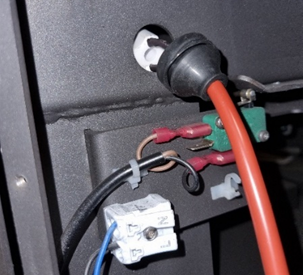

3. Erstat den gamle eltænder med den nye. Eltænderen sættes ind i et smalt rør inde i hullet (se billede 4).
4. Fastgør gummiproppen og skub kablet ind, indtil eltænderen går mod toppen (se billede 5). Træk herefter kablet 5 mm tilbage.

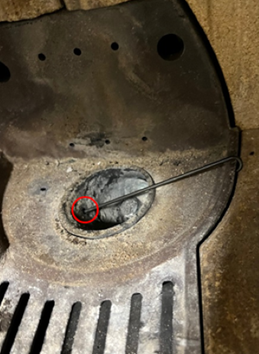

5. Den keramiske eltænder kan justeres i forhold til hullet ved at bruge en lille rund genstand, der sættes ind i hullet og dermed fører eltænderen på plads (se billede 6).
6. Så snart eltænderen sidder korrekt, kan du forbinde kablerne til kontakten igen (det blå kabel i “N” og det røde/brune kabel i ”L”). Se billede 7.
7. Den keramiske eltænder er nu udskiftet. Tjek, om den fungerer korrekt ved at starte hybridovnen på pillefunktionen. Hvis den starter uden problemer, kan du sætte dækslet på siden af ovnen tilbage på plads.
