Hvordan justerer jeg primærspjældet? (Aduro 22-serien)

Under transporten kan det ske, at små overskydende stålkugler fra produktionen bevæger sig eller falder ned i spjældet. Dette kan føre til høj friktion ved luftspjældet, hvilket kan medvirke, at Aduro-tronic patronen ikke kan bevæge spjældet. Dette kan eventuelt løses ved manuelt at bevæge spjældet frem og tilbage flere gange.

Såfremt primærspjældet stadig kører for stramt, skal det justeres på følgende måde:

OBS: Alle ændringer og justeringer må kun udføres, når ovnen er kold.

1. Afmontér låse-ringene, som holder lågen (se billede 1 og 2). Tag lågen af og læg den til side.

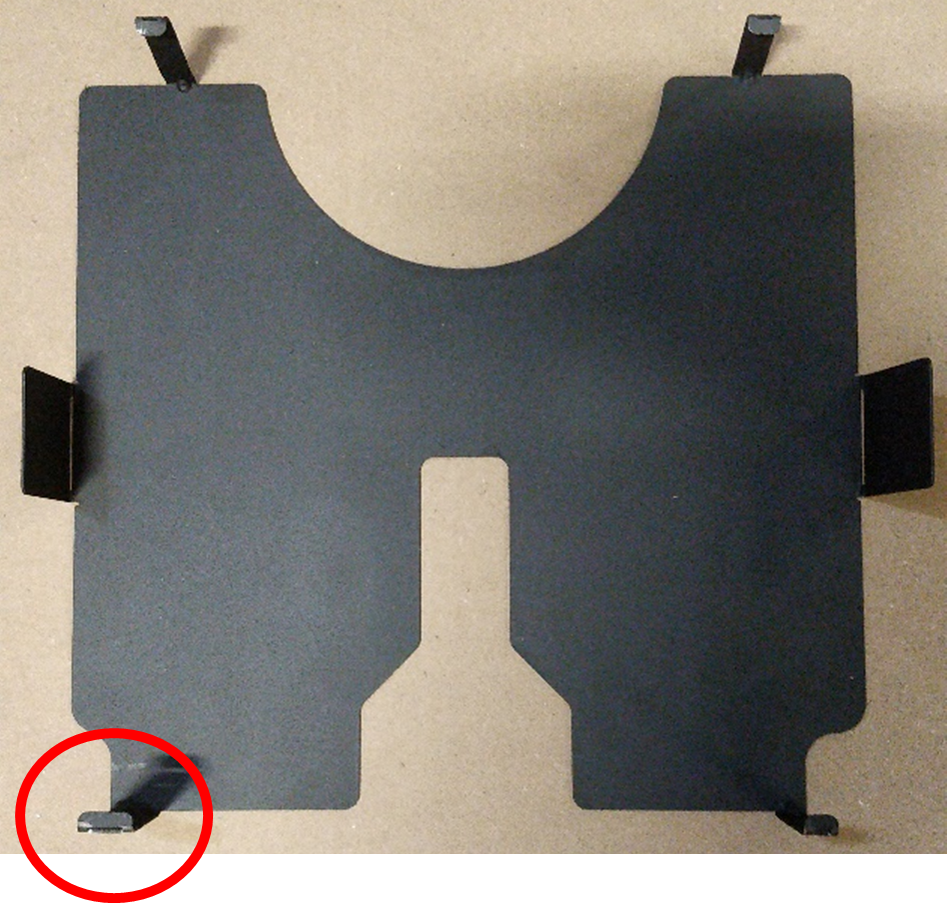

2. Fjern skruen, som holder det nederste varmeskjold (se billede 3), og klik det nederste varmeskjold af.

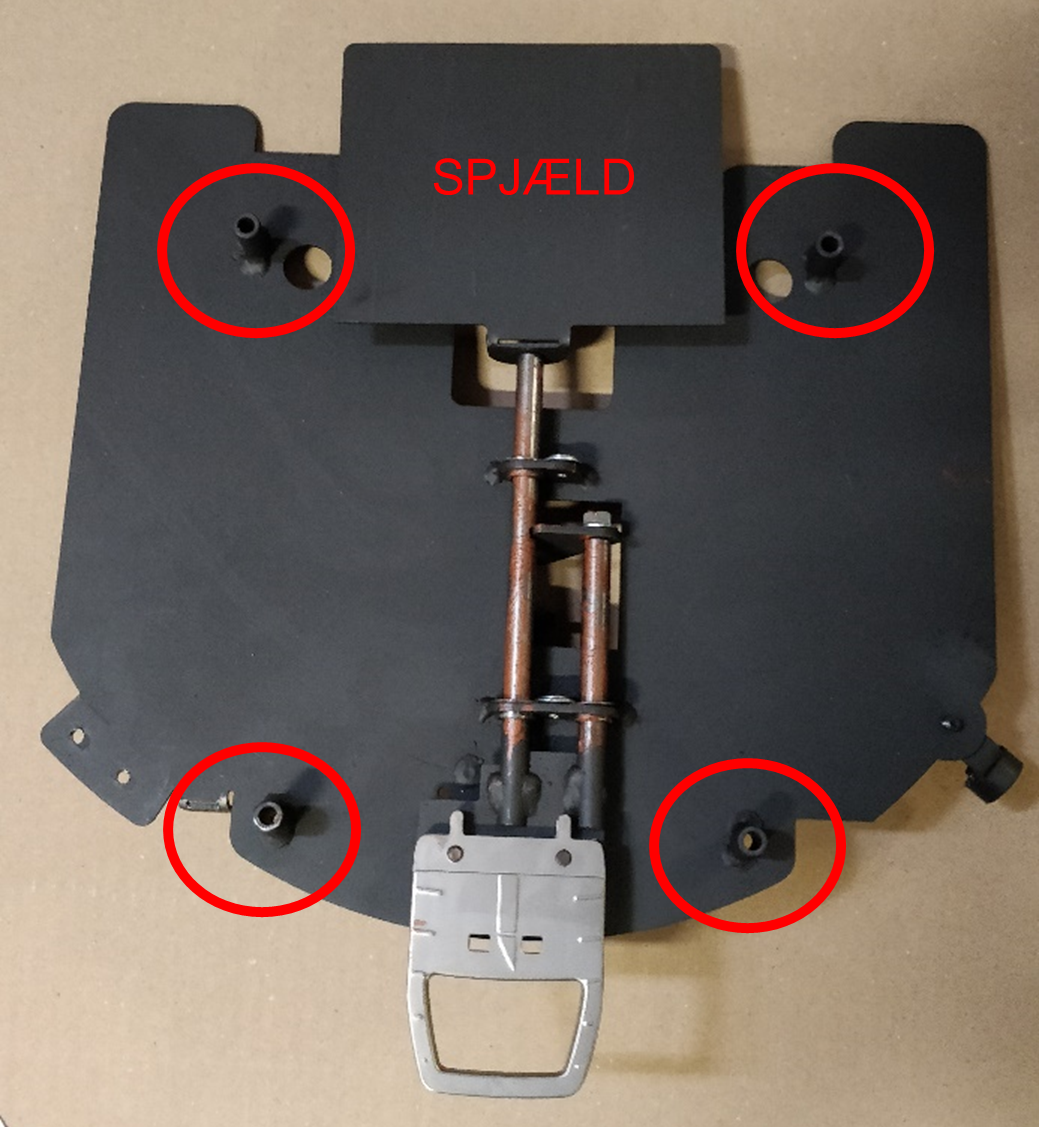

3. Du kan nu se spjældet og det øverste varmeskjold, som er monteret med 4 skruer (se billede 4). Skru skruerne ud og tag forsigtigt varmeskjoldet af.

4. Spjældet (firkantet plade) bliver ført ind i en kasse, hvor den eksterne luft bliver tilført. Denne kasse er fastspændt med 4 skruer. Hvis spjældet ikke kan køre let frem og tilbage, kan det hjælpe at løsne nogle af disse skruer.
5. Kontroller om Aduro-tronic fungerer. Træk håndtaget helt ud og vent 4-5 minutter. Automatikken skulle nu gerne have trukket spjældet ind igen.
6. Spjældet skal kunne køre meget let frem og tilbage. Såfremt spjældet stadig ikke kører let nok frem og tilbage, kan det være nødvendigt at fjerne det gamle kobberfedt/alupasta og påføre nyt.
7. Kontroller igen om Aduro-tronic fungerer. Hvis den stadig ikke fungerer, er patronen defekt og skal udskiftes.
